Composants clés pour les applications électroniques

Substrats céramiques

Les substrats céramiques permettent de fabriquer une multitude de composants différents pour les applications électroniques (par exemple des supports de circuits électroniques), qui remplissent leur fonction de manière durable et sûre dans différents domaines d'application.

Nous proposons une large gamme de solutions pour répondre à vos besoins spécifiquesdans le médical, les télécommunications, l'électronique grand public, l'électromobilité ou la production d'énergie - partout, les substrats céramiques sont utilisés en raison de leurs propriétés thermiques, mécaniques, isolantes et chimiques et nous permettent de connecter notre monde et de faire avancer les technologies modernes.

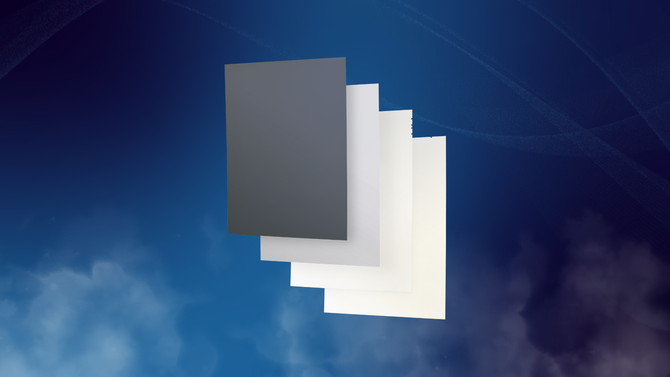

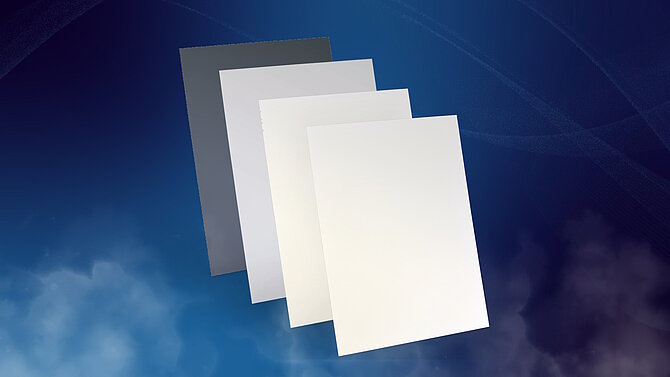

CeramTec est votre One-Stop-Shop pour tous les substrats céramiques courants et offre d'une seule source : l’oxyde d'aluminium, le nitrure d'aluminium (avec une résistance à la flexion de 450 Mpa), l’oxyde d'aluminium durci au zirconium ZTA, l’oxyde de zirconium ZrO2 et à partir du printemps 2024 également le nitrure de silicium.

Outre les substrats céramiques, cela comprend également l'ingénierie ainsi que le traitement au laser et la métallisation des substrats. Le portefeuille complet de matériaux céramiques avec un guichet unique permet à nos clients de se procurer tous les principaux substrats céramiques auprès d'un seul fabricant européen, de les compléter si nécessaire et de rationaliser leurs chaînes d'approvisionnement.

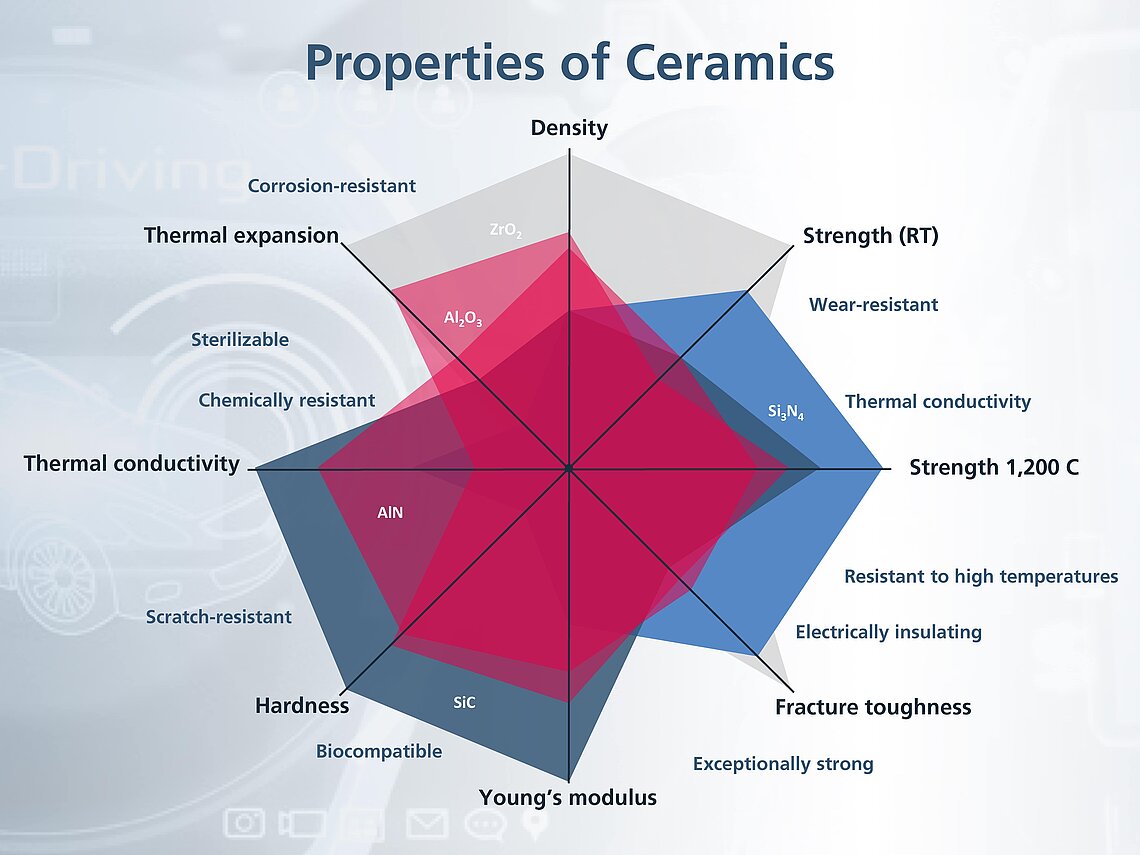

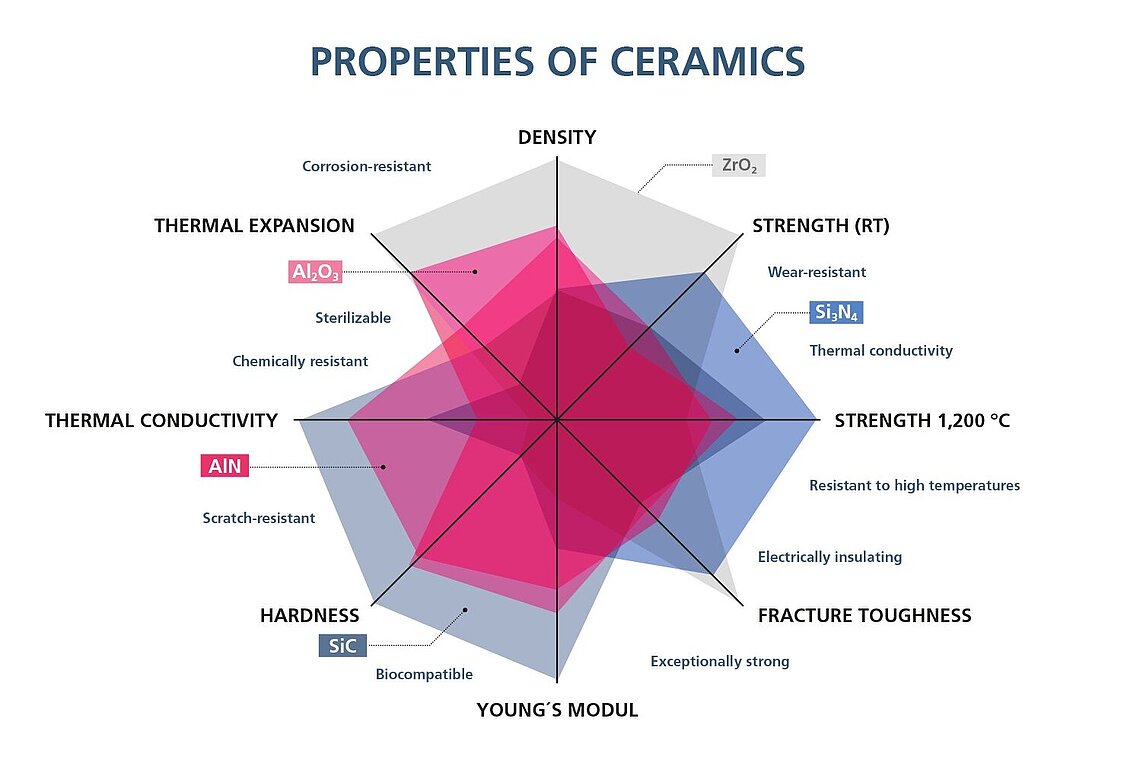

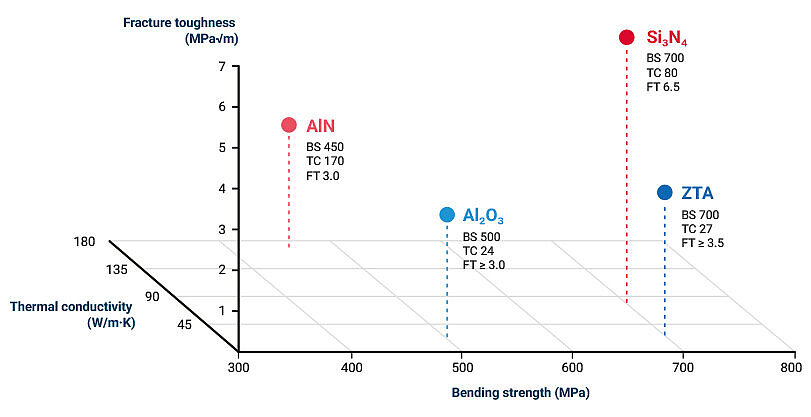

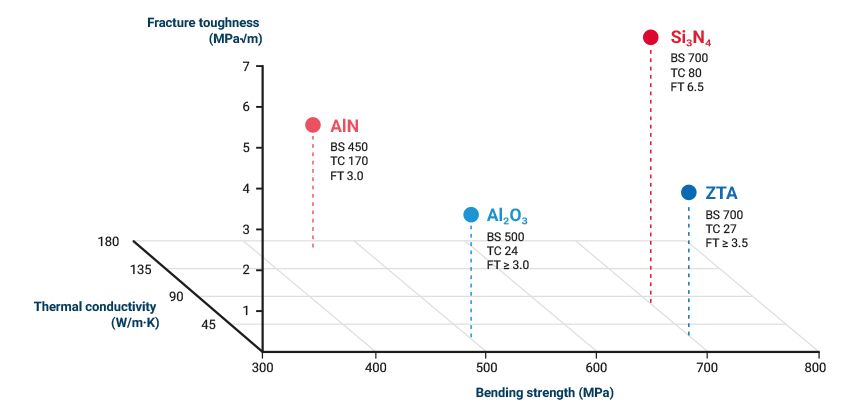

Comparaison des substrats CeramTec

MatériauRésistance à la flexion [MPa]Résistance à la rupture Méthode IF [MPa*√m]CTE
[10-6/K]
Conductivité thermique
[W/mK]
Résistance au claquage
[kV/mm]
Al2O35003,07 - 92415
AlN4503,05 - 617015
ZTA7003,57 - 102725
Si3N47006,53 - 49025



Substrats en oxyde d'aluminium

  • Meilleur rapport qualité/prix
  • Le substrat le plus utilisé dans l'électronique de haute performance
  • Domaines d'application : Industrie, énergies renouvelables et électrification des véhicules

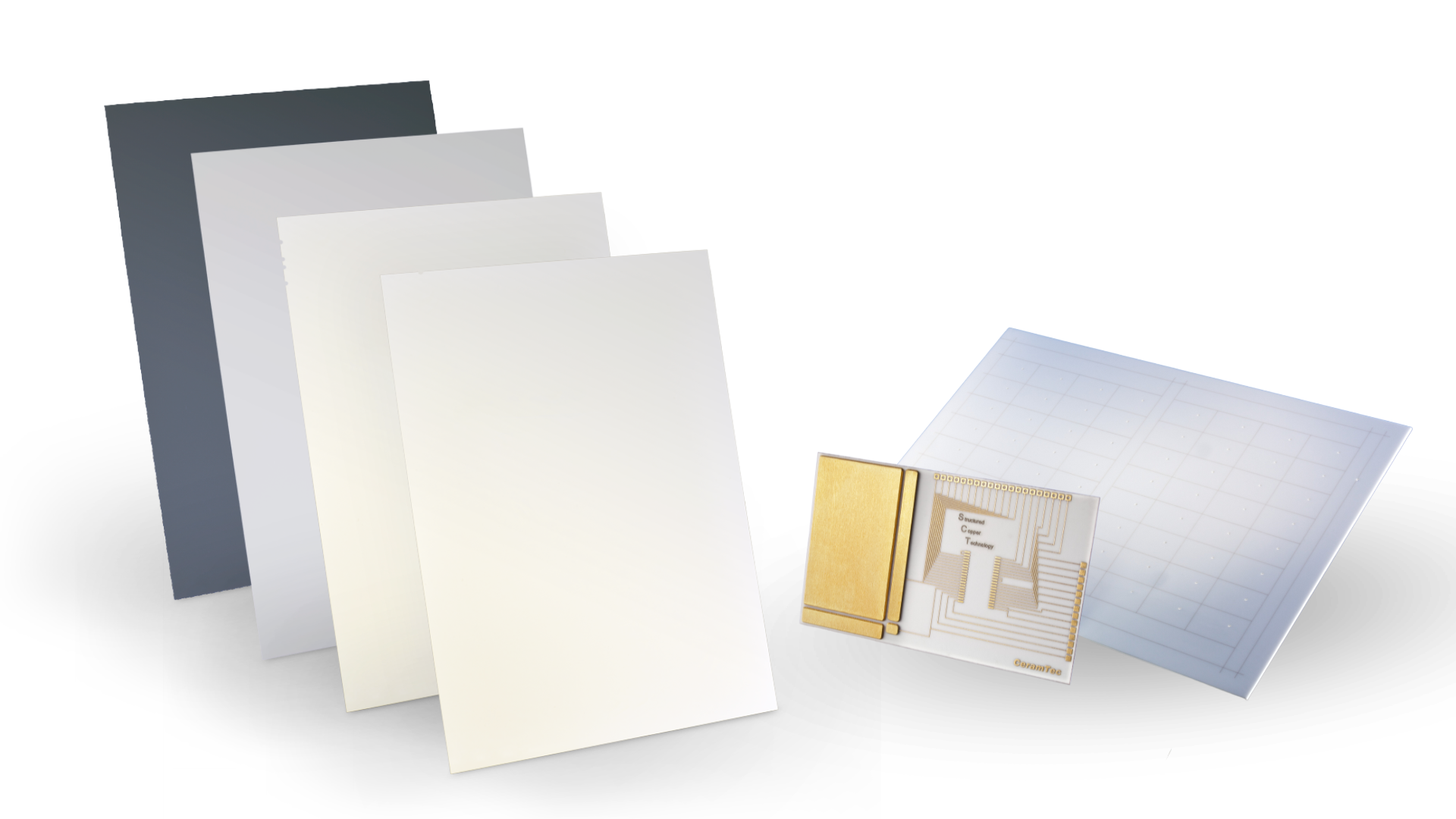

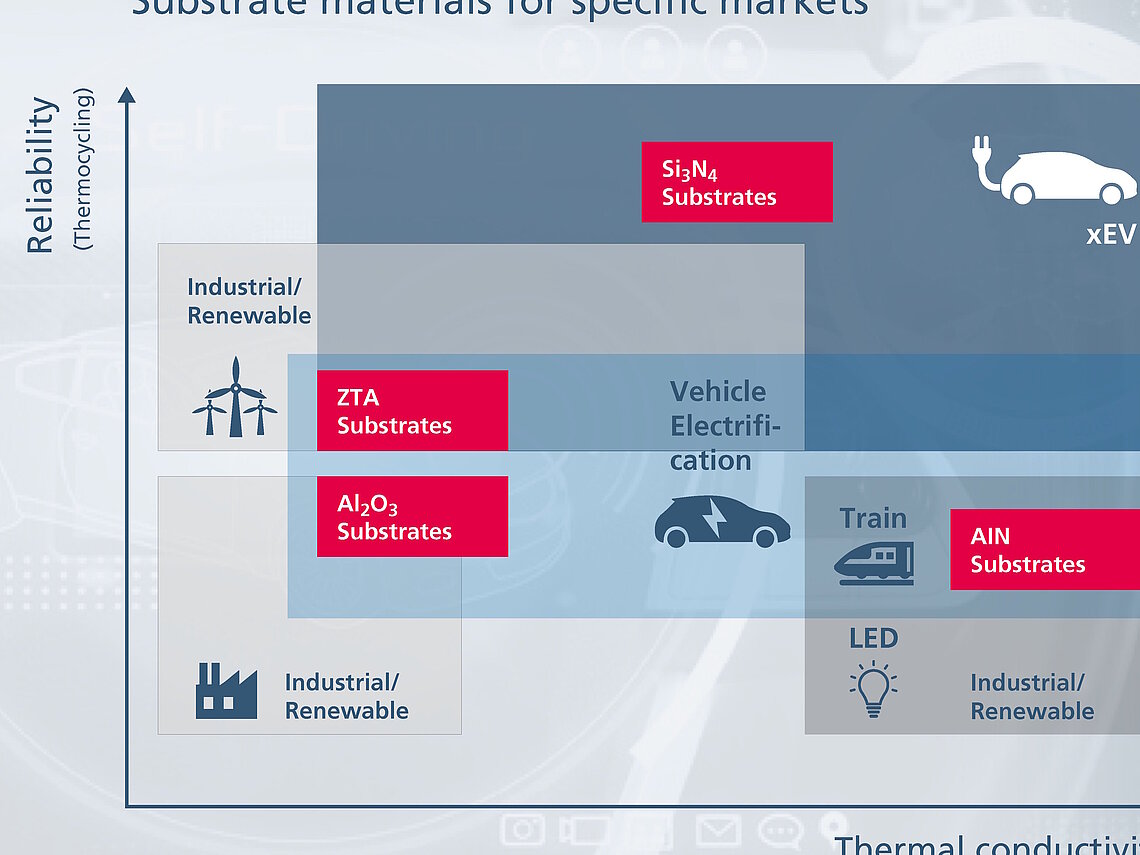

Overview of CeramTec substrates in 2024
Electronic Circuit Carriers Substrates

Substrats en nitrure d'aluminium

  • Haute conductivité thermique
  • CTE (Coefficient de dilatation thermique) très proche du silicium
  • Domaines d'application : Chemin de fer, industrie, énergies renouvelables et LED

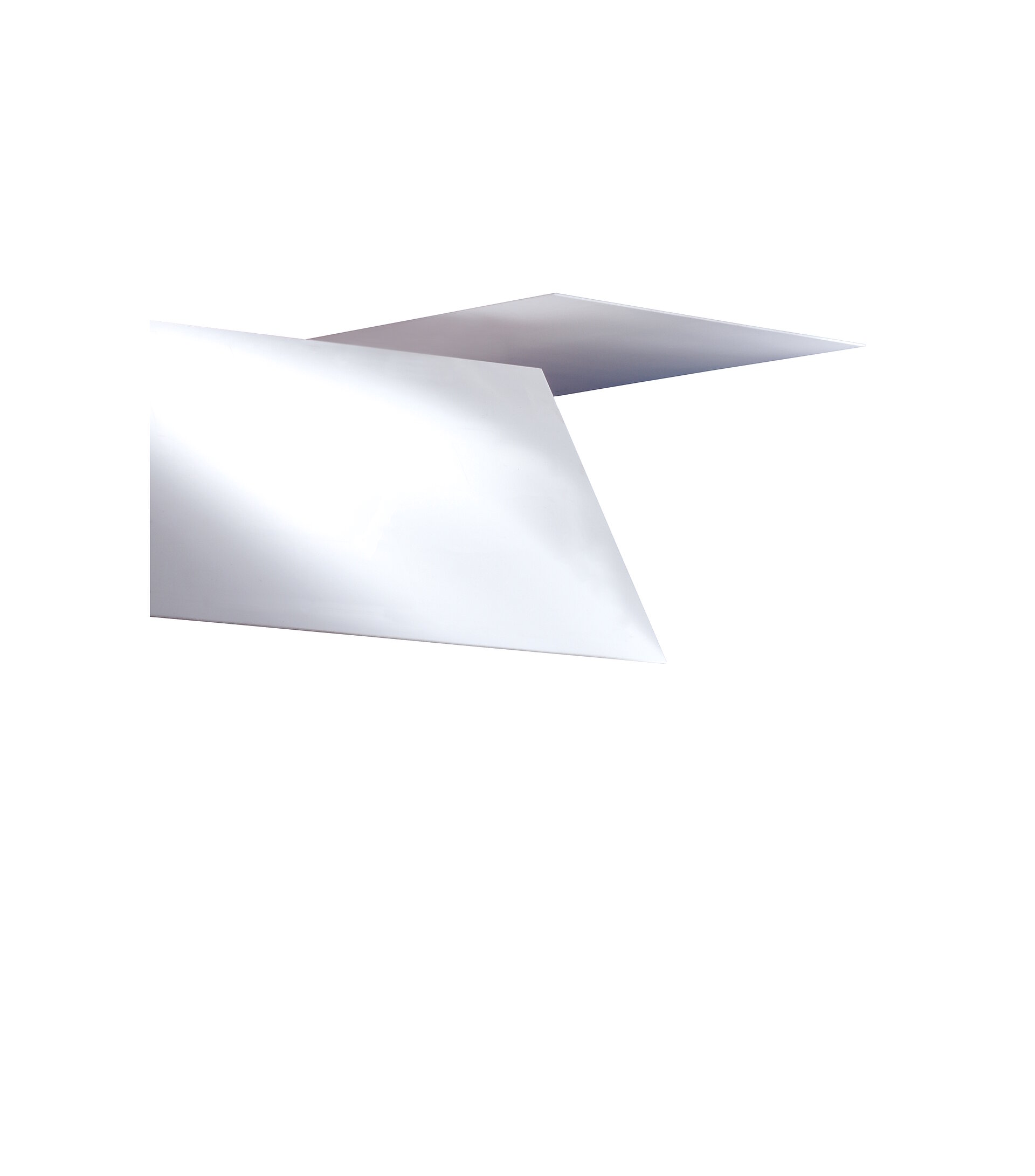

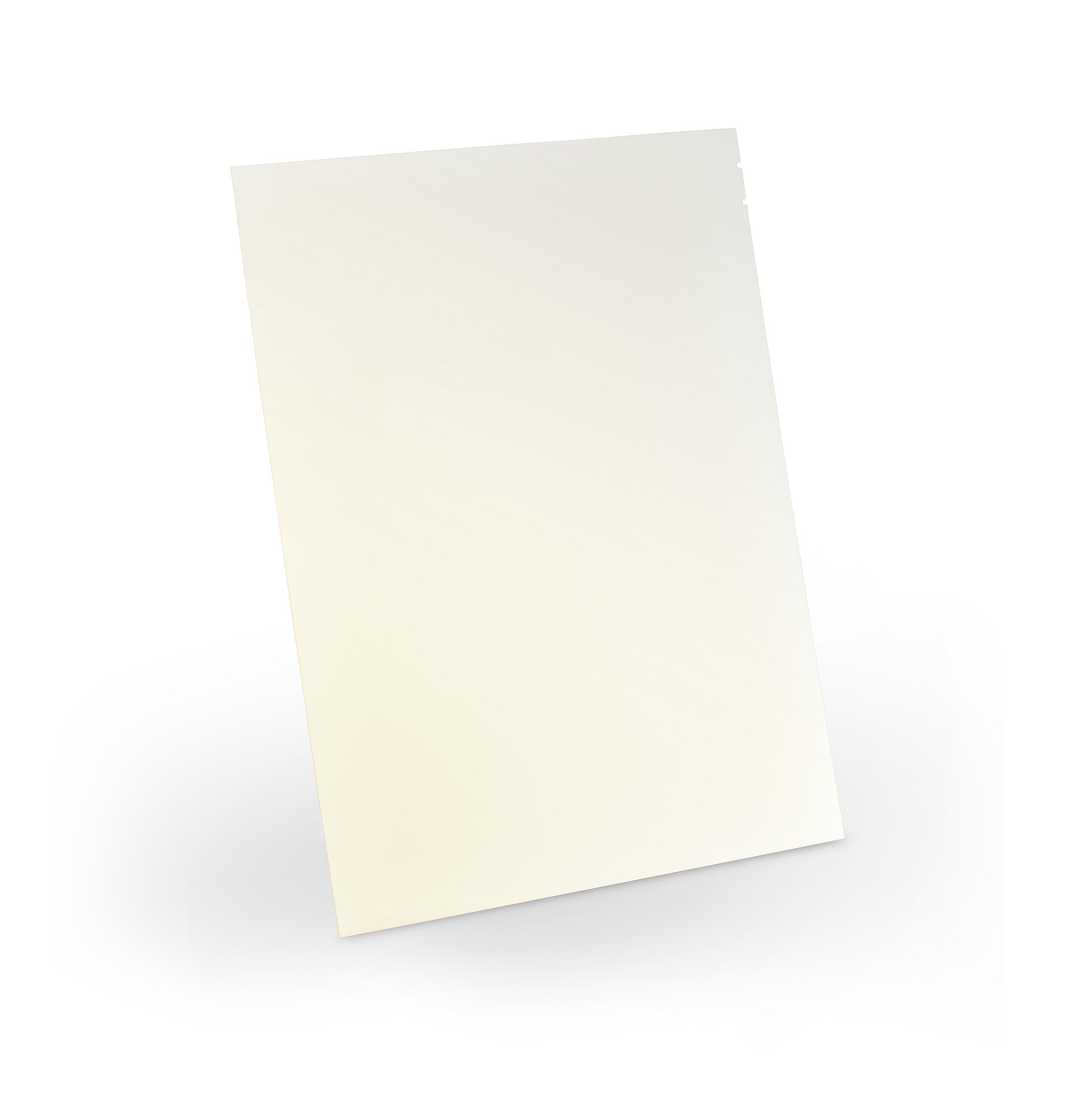

Substrats d'alumine renforcés à l'oxyde de zirconium

  • Amélioration de la résistance à la flexion
  • Ténacité accrue à la rupture
  • Domaines d'application : Industrie, énergies renouvelables et électrification des véhicules
Zirconia Toughened Alumina Substrates

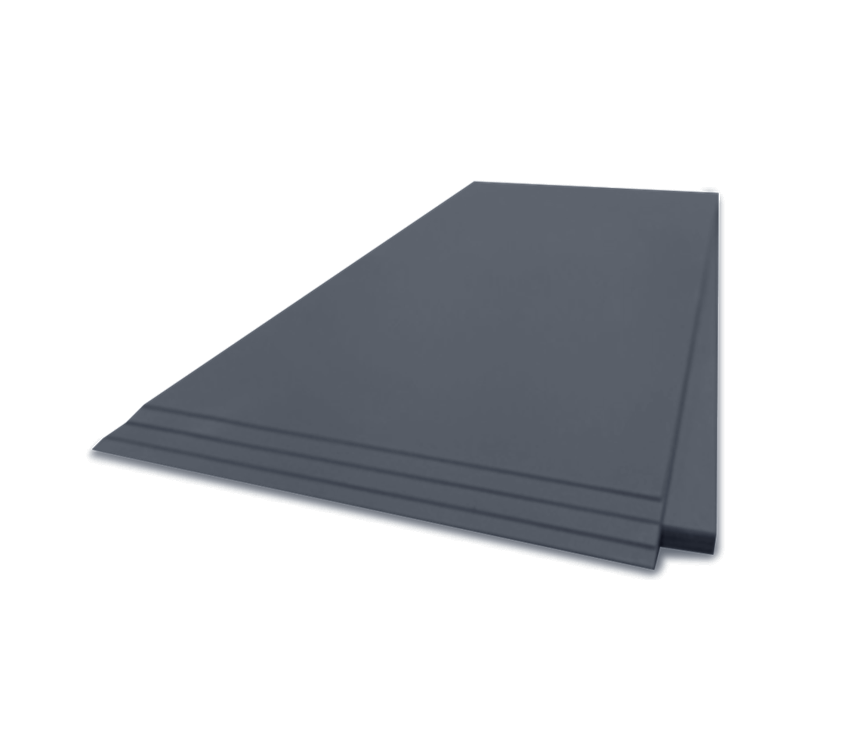

Silicon Nitride Substrate

Substrats en nitrure de silicium

  • Haute résistance à la flexion
  • Haute résistance à la rupture
  • Bonne conductivité thermique
  • Domaines d'application : Véhicules électriques, industrie et énergies renouvelables

Substrats en oxyde de zirconium ZrO2

  • Haute résistance à la rupture par flexion
  • Haute résistance d'isolation thermique
  • Convient parfaitement aux applications dans le domaine du chauffage et des capteurs
  • Matériau éprouvé dans les applications automobiles
Zirconia Toughened Alumina Substrate

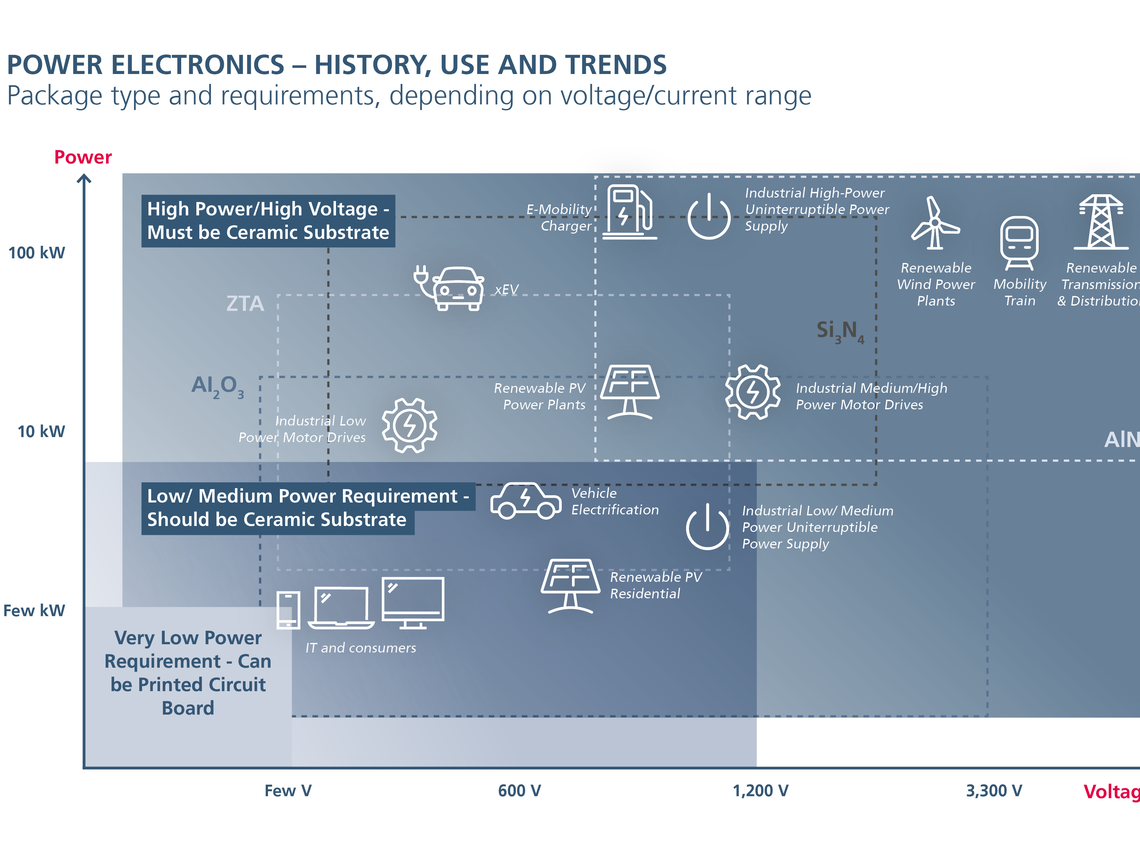

Various industries in which CeramTec ceramic electronics solutions are used

Domaines d'application

Grâce à leurs propriétés électriques, thermiques, mécaniques, isolantes et chimiques, les substrats en céramique haute performance sont utilisés dans de nombreux secteurs et domaines d'application, du médical à l'électronique grand public. Nous nous concentrons en particulier sur l'électrification des véhicules. Mais il existe également une multitude d'applications dans le domaine de la production d'énergie renouvelable où nos substrats fournissent déjà des performances maximales.

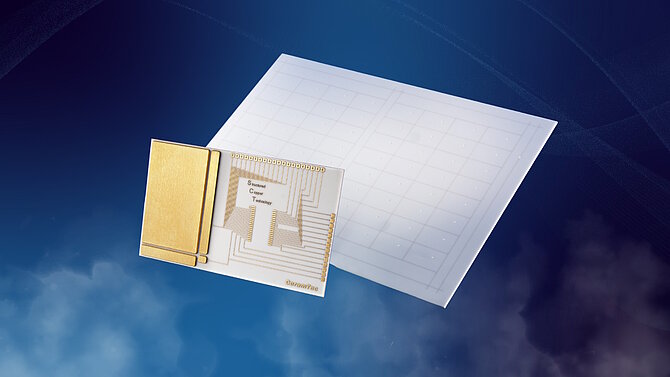

Substrats découpés au lasers et métallisés

Chez CeramTec, nous fabriquons et traitons des substrats céramiques selon le domaine d'application, le matériau, la géométrie et le nombre de pièces à l'aide de différents procédés : De l'estampage, au laser et au pressage à sec jusqu'aux différents procédés de traitement dur.

En outre, nous métallisons nous-mêmes les substrats, ce qui les rend parfaitement adaptés au montage direct de composants électroniques. Nous développons les pâtes de métallisation, qui se caractérisent par une adhérence élevée, un bon flux de soudure et une excellente résistance dans les bains de soudure. Une couche conductrice est alors appliquée sur le substrat afin de créer les pistes et les connexions pour les composants électroniques et afin de protéger le substrat contre la corrosion ou autres influences environnementales.

Cliquez pour agrandir.

Certification RoHS

Nos matériaux répondent aux exigences élevées de l'électronique. C’est une condition importante pour une collaboration réussie avec l'industrie électronique.

CeramTec propose des matériaux céramiques de pointe pour la mise en oeuvre de couches épaisses et de couches minces et met à disposition des matériaux céramiques optimaux pour vos profils d'exigences individuels.

Zone de téléchargement

EN
ENDE
Usinage laser de substrats céramiques (anglais)
Techniques laser puissantes
Télécharger Télécharger
Fiche technique du substrat : Zircone renforcée d'alumine ZTA (anglais)
Propriétés des matériaux ZTA
Télécharger
Fiche technique du substrat : Sinalit® (anglais)
Substrats en nitrure de silicium Si3N4
Télécharger
Fiche technique du substrat : Alunit AlN HP (anglais)
Propriétés du matériau Nitrure d'aluminium
Télécharger
Découpe laser de céramiques (anglais)
Solutions pour la miniaturisation des tendances en microélectronique
Télécharger

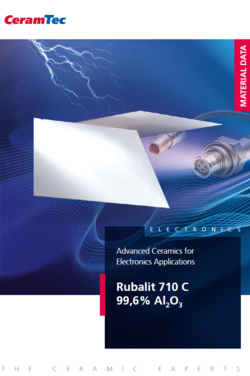

Fiche technique - Céramiques avancées pour applications électroniques (anglais)
